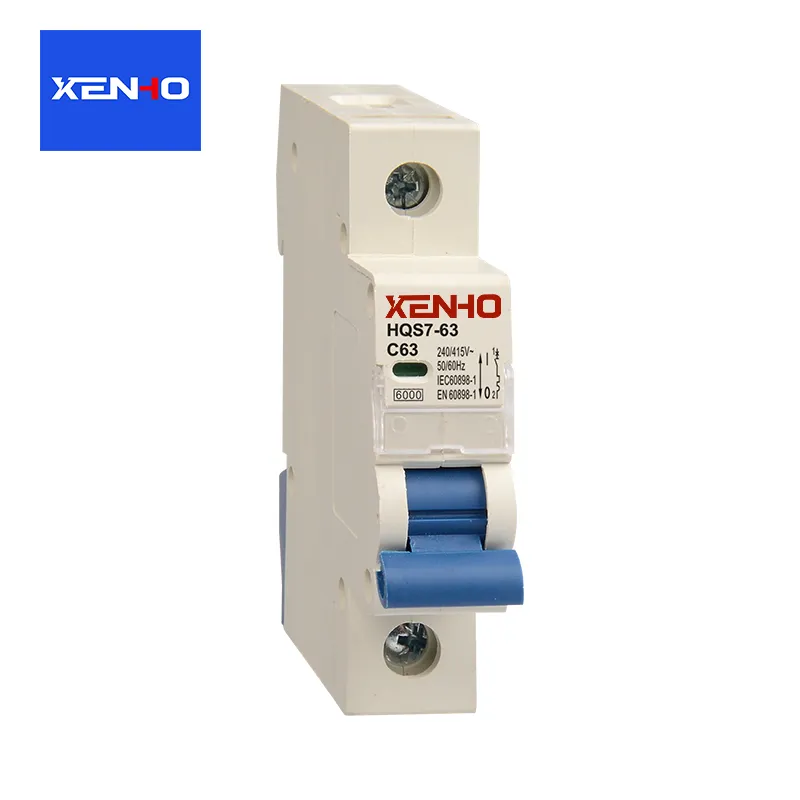

Was ist ein DC-Leistungsschalter und wie wählt man den richtigen aus?

A DC-Leistungsschalterschützt Gleichstromstromkreise vor zu hohem Strom und je nach Ausführung auch vor Kurzschlüssen. Im Gegensatz zu Wechselstromsystemen gibt es in Gleichstromsystemen nicht in jeder Halbwelle einen natürlichen Nulldurchgang des Stroms, was die Lichtbogenunterbrechung schwieriger macht. In diesem Leitfaden werden die Funktionsweise von Gleichstrom-Leistungsschaltern, die wichtigsten Typen, die wesentlichen Nennwerte, Anwendungsanforderungen, Installationsüberlegungen, häufige Kauffehler und Wartungspraktiken erläutert, um Käufern bei der Auswahl des geeigneten Schutzes für ihre elektrischen Systeme zu helfen.

1. Was ist ein DC-Leistungsschalter?

A DC-Leistungsschalterist ein elektrisches Schutzgerät, das den Gleichstrom unterbricht, wenn in einem Stromkreis eine Überlastung, ein Kurzschluss oder ein anderer spezifizierter Fehlerzustand auftritt. Durch das Öffnen des Stromkreises trägt es dazu bei, Kabel, elektrische Geräte, Stromumwandlungskomponenten und angeschlossene Lasten vor potenziell schädlichem Strom zu schützen.

Gleichstrom fließt hauptsächlich in eine Richtung. Die Stromversorgung erfolgt üblicherweise über Batterien, Photovoltaikmodule, Brennstoffzellen und Gleichstromversorgungen. Da diese Technologien in modernen Energie- und Industriesystemen immer wichtiger werden, ist ein zuverlässiger Gleichstromkreisschutz zu einem wesentlichen Bestandteil des elektrischen Systemdesigns geworden.

Warum ist der Schutz von Gleichstromkreisen wichtig?

Übermäßiger Strom kann Leiter überhitzen, die Isolierung beschädigen, elektronische Komponenten beschädigen und Brandgefahr verursachen. Ein richtig ausgewählter Leistungsschalter begrenzt die Dauer des Fehlerstroms, indem er den betroffenen Stromkreis gemäß seinen vorgesehenen Betriebseigenschaften trennt.

• Geräteschutz:Verhindert Schäden an Batterien, Wechselrichtern, Controllern und anderen angeschlossenen Geräten.
• Kabelschutz:Reduziert das Risiko einer Leiterüberhitzung, wenn die Schutzvorrichtung korrekt auf die Kabelnennwerte abgestimmt ist.
• Betriebskontinuität:Ermöglicht die Isolierung von Fehlern, sodass nicht betroffene Schaltkreise dort weiterarbeiten können, wo die Systemarchitektur dies zulässt.
• Wartungskomfort:Bietet eine Möglichkeit zur Stromkreistrennung, wenn das Gerät für diesen Zweck geeignet ist und gemäß seinen Anweisungen verwendet wird.
• Systemsicherheit:Unterstützt eine koordinierte Schutzstrategie neben Erdung, Isolierung und anderen elektrischen Schutzmaßnahmen.

Ein Schutzschalter allein ist keine vollständige Sicherheitslösung. Ein wirksamer Schutz hängt auch vom korrekten Systemdesign, der geeigneten Verkabelung, geeigneten Fehlerstromberechnungen und der Einhaltung der geltenden Elektrovorschriften ab.

2. Wie funktioniert ein DC-Leistungsschalter?

Ein DC-Leistungsschalter überwacht den durch einen Stromkreis fließenden Strom und unterbricht den Strom, wenn sein Betätigungsmechanismus einen qualifizierten Fehler erkennt. Der genaue Prozess hängt von der Konstruktion des Leistungsschalters, den Auslöseeigenschaften und der beabsichtigten Anwendung ab.

Überlastschutz

Eine Überlastung liegt vor, wenn ein Stromkreis über einen längeren Zeitraum mehr Strom führt als vorgesehen. Beispielsweise kann ein industrielles Gleichstromnetzteil aufgrund einer übermäßigen Nachfrage oder einer fehlerhaften Komponente über der vorgesehenen Last betrieben werden.

Viele Miniatur-DC-Leistungsschalter verwenden einen thermischen Auslösemechanismus. Übermäßiger Strom erhitzt ein Bimetallelement, bis es sich ausreichend verbiegt, um den Auslösemechanismus freizugeben. Diese Reaktion ist im Allgemeinen zeitabhängig: Bei einer mäßigen Überlast kann die Auslösung länger dauern als bei einer viel größeren Überlast.

Kurzschlussschutz

Ein Kurzschluss erzeugt einen unbeabsichtigten niederohmigen Pfad, der einen extrem hohen Strom erzeugen kann. Viele thermisch-magnetische Leistungsschalter verfügen über einen magnetischen Auslösemechanismus, der schnell auf hohe Fehlerströme reagiert. Elektronische Leistungsschalter können stattdessen Sensoren und Steuerschaltkreise verwenden, um bestimmte Fehlerbedingungen zu erkennen und eine Unterbrechung einzuleiten.

Der Leistungsschalter muss über eine entsprechende DC-Spannungsnennleistung und ein ausreichendes DC-Ausschaltvermögen für den voraussichtlichen Fehlerstrom am Installationsort verfügen. Ein hoher Nennstrom allein beweist nicht, dass ein Gerät einen Kurzschluss sicher unterbrechen kann.

Lichtbogenunterbrechung

Wenn sich Kontakte bei fließendem Strom trennen, kann zwischen ihnen ein Lichtbogen entstehen. In Wechselstromkreisen geht der Strom bei jedem Zyklus auf natürliche Weise durch den Nullpunkt, was dazu beiträgt, dass der Lichtbogen gelöscht wird. Gleichstrom führt unter normalen stationären Bedingungen nicht zu denselben wiederkehrenden Nulldurchgängen.

Aus diesem Grund können Gleichstrom-Leistungsschalter speziell entwickelte Kontaktanordnungen, Lichtbogenkammern, magnetische Lichtbogenausblassysteme oder andere Strukturen zur Lichtbogenkontrolle verwenden. Diese Funktionen tragen dazu bei, den Lichtbogen zu verlängern, abzukühlen, zu teilen oder zu löschen, sodass der Stromkreis innerhalb der Nennbetriebsbedingungen des Geräts sicher unterbrochen werden kann.

3. Wie unterscheidet sich ein DC-Leistungsschalter von einem AC-Leistungsschalter?

DC- und AC-Leistungsschalter haben denselben grundlegenden Zweck, ihre Unterbrechungsanforderungen können sich jedoch erheblich unterscheiden. Die Auswahl eines Geräts allein aufgrund der Tatsache, dass sein Nennstrom mit dem Stromkreis übereinstimmt, kann zu einem unzureichenden Schutz führen.

Einige Leistungsschalter sind sowohl für den Wechselstrom- als auch den Gleichstrombetrieb zertifiziert, ihre Nennwerte und zulässigen Konfigurationen können jedoch unterschiedlich sein. Ein Produkt mit doppelter Nennleistung muss gemäß den spezifischen Nennwerten und Verdrahtungsplänen des Herstellers installiert werden.

4. Welche Arten von DC-Leistungsschaltern sind erhältlich?

Der am besten geeignete DC-Leistungsschalter hängt von der Last, den Fehlereigenschaften, der erforderlichen Reaktionszeit, dem verfügbaren Platz und der Wartungsstrategie ab. Das Verständnis der wichtigsten Designs hilft Käufern, Produkte genauer zu vergleichen.

Thermisch-magnetische DC-Leistungsschalter

Thermisch-magnetische Schutzschalter kombinieren thermischen Überlastschutz mit magnetischem Kurzschlussschutz. Sie werden häufig für Gleichstromverteiler, Steuerkreise und ausgewählte Industrieanwendungen in Betracht gezogen.

• Bieten Sie zwei komplementäre Formen des Überstromschutzes.
• Kann für ein breites Spektrum routinemäßiger Vertriebsanforderungen geeignet sein.
• Erfordern eine sorgfältige Überprüfung der Auslösekurven und DC-Unterbrechungswerte.

Elektronische DC-Leistungsschalter

Elektronische Konstruktionen nutzen Stromsensoren und elektronische Steuerschaltkreise, um bestimmte Fehlerzustände zu erkennen. Je nach Produkt können sie einstellbare Schutzschwellen, Statusanzeige, Fernüberwachung oder Kommunikationsfunktionen bieten.

Diese Funktionen können in automatisierten Anlagen und Systemen wertvoll sein, in denen Ausfallzeiten teuer sind. Käufer sollten jedoch prüfen, ob es sich bei dem Produkt um einen herkömmlichen mechanischen Leistungsschalter, einen elektronischen Schutzschalter oder ein Halbleitergerät handelt, da sich deren Unterbrechungsmethoden und Fehlerverhalten unterscheiden können.

Miniatur-DC-Leistungsschalter

Miniatur-Leistungsschalter sind kompakte Geräte, die in geeigneten Niederspannungs-Gleichstromverteilungsanwendungen eingesetzt werden. Ihr kleiner Platzbedarf kann Schalttafellayouts vereinfachen, ihre Eignung hängt jedoch immer noch von der Nennspannung, dem Schaltvermögen, der Polanordnung und der vom Hersteller genehmigten DC-Konfiguration ab.

Gegossene und industrielle DC-Leistungsschalter

Für Systeme mit anspruchsvolleren Stromstärken, Fehlerbedingungen oder Installationsanforderungen sind Kompaktgehäuse- und andere Industrieschalter erhältlich. Je nach Modell bieten sie möglicherweise einstellbare Auslöseeinstellungen, Zubehör, Hilfskontakte und die Integration in industrielle Schaltanlagen.

Spezialisierte DC-Schutzgeräte

Photovoltaik-Solaranlagen, Batteriespeichersysteme, Ladegeräte für Elektrofahrzeuge und andere Energieanwendungen erfordern möglicherweise Schutzvorrichtungen, die auf bestimmte elektrische Eigenschaften ausgelegt sind. Beispielsweise kann es in Photovoltaikkreisen zu anhaltenden Gleichstromlichtbögen kommen, während Batterien sehr hohe Fehlerströme liefern können.

Eine spezielle Anwendung erfordert nicht automatisch eine bestimmte Leistungsschalterkategorie. Die geeignete Lösung muss anhand des Systemdesigns, der geltenden Normen, der Geräteanweisungen und der Fehlerstrombewertung ermittelt werden.

5. Wo werden Gleichstrom-Leistungsschalter eingesetzt?

DC-Leistungsschalter werden überall dort eingesetzt, wo Gleichstrom einen kontrollierten Überstromschutz und eine zuverlässige Trennung erfordert. Die Betriebsbedingungen variieren erheblich zwischen den Anwendungen, sodass ein Gerät, das für eine Installation geeignet ist, möglicherweise nicht für eine andere geeignet ist.

Solar-Photovoltaik-Systeme

Solaranlagen verwenden Gleichstromschutz in entsprechenden Stromkreisen, Generatoren und Wechselrichtern. Die ausgewählte Ausrüstung muss die maximale Systemspannung, den verfügbaren Fehlerstrom, die Umweltbelastung und die spezifischen Anforderungen des PV-Stromkreises berücksichtigen.

Batterie-Energiespeicher

Batteriesysteme können erhebliche Fehlerströme liefern, insbesondere wenn mehrere Zellen oder Batteriemodule parallel geschaltet sind. Bei der Auswahl des Schutzes sollten die Batteriechemie, die Systemspannung, der verfügbare Kurzschlussstrom, die Leiterdimensionierung und die Koordination mit Batteriemanagement- und Isolationssystemen berücksichtigt werden.

Industrielle Automatisierung und Steuerung

Industrielle Schalttafeln verteilen häufig Gleichstrom an Sensoren, Relais, Aktoren, Steuerungen und Kommunikationsgeräte. Ein geeigneter Schutz kann dazu beitragen, einen fehlerhaften Zweig zu isolieren, ohne jedes angeschlossene Gerät unnötig zu unterbrechen, vorausgesetzt, das Schutzschema ist richtig koordiniert.

Telekommunikation und Dateninfrastruktur

Telekommunikationsanlagen und einige Dateninfrastruktursysteme nutzen die Gleichstromverteilung für Netzwerkgeräte und Notstromversorgungen. Hohe Verfügbarkeitsanforderungen machen eine vorhersehbare Fehlerisolierung und eine geeignete Gerätekoordination besonders wichtig.

Elektrofahrzeuge und Ladeinfrastruktur

Elektrofahrzeugsysteme und Ladeanlagen erfordern bestimmte Spannungsniveaus, Stromprofile und Sicherheitsanforderungen. Schutzgeräte müssen entsprechend ihrer vorgesehenen Position im System ausgewählt werden und den geltenden Produktnormen und Installationsanforderungen entsprechen.

6. Wie wählt man den richtigen DC-Leistungsschalter aus?

Bei der Auswahl eines DC-Leistungsschalters geht es nicht nur darum, dessen Amperewert an die Last anzupassen. Käufer sollten das gesamte elektrische System bewerten, die technische Dokumentation des Produkts überprüfen und bestätigen, dass das ausgewählte Gerät für die tatsächlichen Fehlerbedingungen geeignet ist.

Schritt 1: Bestätigen Sie die Systemspannung

Ermitteln Sie die maximale Gleichspannung, der der Leistungsschalter ausgesetzt sein kann, einschließlich relevanter Betriebs- und Systembedingungen. Die Nennspannung muss für den Stromkreis ausreichend sein und die zulässige Polanordnung muss mit den Herstellerangaben übereinstimmen.

Bei einigen Konstruktionen können mehrere Pole in Reihe geschaltet werden, um eine bestimmte Nenngleichspannung zu erreichen. Dies ist nur zulässig, wenn dies ausdrücklich vom Hersteller unterstützt wird und gemäß dem vorgegebenen Schaltplan installiert wird. Durch die Reihenschaltung von Polen erhöht sich nicht automatisch die zulässige Nennspannung des Geräts.

Schritt 2: Bestimmen Sie die erforderliche Stromstärke

Berechnen Sie den erwarteten Dauerstrom und berücksichtigen Sie Lasteigenschaften, Leiterstrombelastbarkeit, Umgebungstemperatur, Gehäusebedingungen und geltende elektrische Vorschriften. Lasten mit erheblichen Anlauf- oder Übergangsströmen erfordern möglicherweise auch eine geeignete Auslösecharakteristik.

Die Nennleistung des Leistungsschalters muss die zugehörigen Leiter und Geräte schützen und gleichzeitig den normalen Betriebsbedingungen gerecht werden. Die einfache Auswahl eines höheren Nennstroms zur Vermeidung von Fehlauslösungen kann den Schutz beeinträchtigen, wenn die Verkabelung und die Ausrüstung nicht entsprechend ausgelegt sind.

Schritt 3: Überprüfen Sie die DC-Ausschaltkapazität

Die Ausschaltkapazität ist eine der wichtigsten zu überprüfenden Spezifikationen. Sie gibt den maximalen Fehlerstrom an, den ein Leistungsschalter unter bestimmten Testbedingungen unterbrechen kann.

Bestimmen Sie den voraussichtlichen Kurzschlussstrom am Installationsort und stellen Sie sicher, dass die DC-Unterbrechungsleistung des Leistungsschalters bei der vorgesehenen Spannung und Konfiguration ausreicht. Beispielsweise erfordern Batteriesysteme möglicherweise besondere Aufmerksamkeit, da ihr verfügbarer Fehlerstrom hoch sein kann.

Schritt 4: Wählen Sie die richtige Polzahl

Einpolige, zweipolige und andere Konfigurationen bedienen unterschiedliche Schaltungsanordnungen. Die richtige Wahl hängt von der Erdungsmethode des Systems, den zu trennenden Leitern und den geltenden elektrischen Vorschriften ab.

Gehen Sie nicht davon aus, dass jeder Leiter in allen Gleichstromsystemen auf die gleiche Weise geschaltet werden muss. Bestätigen Sie die Anforderungen für die jeweilige Anwendung und ob das Gerät für die vorgeschlagene Schaltanordnung zugelassen ist.

Schritt 5: Reisecharakteristik und -koordination prüfen

Überprüfen Sie die Zeit-Strom-Kurve des Herstellers und die Eigenschaften der angeschlossenen Last. Der Schutz muss schnell genug reagieren, um Leiter und Geräte zu schützen und gleichzeitig unnötige Auslösungen im Normalbetrieb zu vermeiden.

In Systemen mit mehreren Schutzgeräten trägt die Koordination dazu bei, dass nach Möglichkeit das Gerät funktioniert, das dem Fehler am nächsten liegt. Die tatsächliche Selektivität hängt vom Zeit-Strom-Verhalten der Geräte, den Fehlerstufen und den Koordinationsdaten des Herstellers ab.

Schritt 6: Bewerten Sie die Umgebungsbedingungen

Temperatur, Feuchtigkeit, Staub, Vibrationen, Korrosion und Gehäusebelüftung können die Eignung und Leistung elektrischer Geräte beeinträchtigen. Solaranlagen im Freien und Industrieumgebungen erfordern möglicherweise geeignete Gehäuse, Schutz vor eindringendem Wasser und eine Temperaturreduzierung.

Schritt 7: Standards und Dokumentation überprüfen

Überprüfen Sie die geltenden Produktnormen, Zertifizierungsanforderungen, Installationsanweisungen und technischen Dokumentationen. Je nach Gerät und Markt können relevante Normen IEC 60947-2 für anwendbare Leistungsschalter, IEC 60898-2 für anwendbare AC/DC-Leistungsschalter oder UL 489 für abgedeckte Kompakt-Leistungsschalter und verwandte Produkte sein. Die Anwendbarkeit hängt von der Produktkategorie und dem Zertifizierungsumfang ab.

Käufer sollten das genaue Datenblatt des Modells, die Nenngleichspannung, den Nennstrom, das Ausschaltvermögen, die zugelassene Polkonfiguration, die Auslösekurve und relevante Zertifizierungsinformationen anfordern, bevor sie eine Bestellung aufgeben.

7. Welche Fehler sollten Käufer vermeiden?

Viele Probleme beim Schaltungsschutz entstehen eher bei der Spezifikation, Beschaffung oder Systemintegration als während des normalen Betriebs. Das Erkennen häufiger Fehler kann unnötige Kosten reduzieren und die Zuverlässigkeit der Installation verbessern.

Auswahl eines Leistungsschalters nur anhand der Stromstärke

Zwei Geräte mit demselben Nennstrom können unterschiedliche Nennspannungen, Ausschaltvermögen, Auslösekurven und zulässige Anwendungen haben. Vergleichen Sie die vollständigen Spezifikationen, anstatt sich auf eine einzelne Zahl zu verlassen.

Verwendung eines reinen Wechselstromprodukts in einem Gleichstromkreis

Eine AC-Nennleistung besagt nicht, dass ein Leistungsschalter den Gleichstrom sicher unterbrechen kann. Überprüfen Sie die explizite DC-Nennleistung und die zulässige Betriebskonfiguration in der Dokumentation des Herstellers.

Ignorieren des verfügbaren Fehlerstroms

Ein Gerät mit unzureichender Schaltkapazität ist möglicherweise nicht in der Lage, den Fehler sicher zu unterbrechen. Dies ist besonders wichtig in batteriegespeisten Schaltkreisen und anderen Systemen, die einen hohen Kurzschlussstrom liefern können.

Übersehen von Pol- und Polaritätsanforderungen

Einige DC-Leistungsschalter erfordern polaritätsempfindliche Anschlüsse oder bestimmte Reihenpolanordnungen. Das Umkehren von Verbindungen oder das Ändern der Konfiguration ohne Autorisierung kann die Unterbrechungsleistung beeinträchtigen und die Sicherheit gefährden.

Zukünftige Systemänderungen werden nicht berücksichtigt

Geplante Erhöhungen der Batteriekapazität, zusätzliche Photovoltaik-Stränge oder Änderungen an der Verteilungsarchitektur können sich auf Systemspannung, Strom und Fehlerpegel auswirken. Überprüfen Sie vorhersehbare Erweiterungsanforderungen, bevor Sie die Spezifikationen fertigstellen, ohne dabei die Zukunftssicherheit durch ein ordnungsgemäßes aktuelles Schutzdesign zu ersetzen.

Akzeptieren unvollständiger technischer Dokumentation

Unvollständige Datenblätter erschweren den objektiven Vergleich von Produkten. Beschaffungsteams sollten überprüfbare modellspezifische Informationen anfordern und fehlende Bewertungen oder Zertifizierungsdetails klären, bevor sie ein Produkt genehmigen.

8. Was sind die wichtigsten Installations- und Wartungspraktiken?

Selbst ein richtig ausgewählter DC-Leistungsschalter kann eine schlechte Leistung erbringen, wenn er falsch installiert oder unter ungeeigneten Bedingungen gewartet wird. Installation und Wartung sollten von qualifiziertem Personal gemäß den Anweisungen des Herstellers und den geltenden Vorschriften durchgeführt werden.

Best Practices für die Installation

• Trennen Sie die Stromquelle:Befolgen Sie die genehmigten Sperr- und Überprüfungsverfahren, bevor Sie an der Schaltung arbeiten. Bedenken Sie, dass Batterien und Photovoltaikmodule unter bestimmten Bedingungen unter Spannung bleiben können.
• Befolgen Sie den Schaltplan:Beachten Sie die Anschlussbelegungen, Polaritätsmarkierungen und eventuell vorgeschriebene Reihenpolanordnungen.
• Verwenden Sie geeignete Leiter:Überprüfen Sie die Kabeldimensionierung, die Isolationswerte, die Anschlusskompatibilität und die Leitervorbereitung.
• Vorgeschriebenes Drehmoment anwenden:Ziehen Sie die Klemmen mit dem vom Hersteller angegebenen Drehmoment an, um das Risiko lockerer Verbindungen und Überhitzung zu verringern.
• Umweltschutz wahren:Installieren Sie den Leistungsschalter in einem für die Umgebung geeigneten Gehäuse und beachten Sie die Belüftungs- und Freiraumanforderungen.
• Überprüfen Sie die abgeschlossene Installation:Führen Sie die gemäß Systemdesign, Produktanweisungen und geltenden Vorschriften erforderlichen Inspektionen und Tests durch, bevor Sie den Stromkreis unter Spannung setzen.

Routineinspektion und Fehlerbehebung

Die Inspektionsintervalle sollten die Empfehlungen des Geräteherstellers, die Betriebsumgebung und die Kritikalität der Installation widerspiegeln. Wartungsaufzeichnungen helfen dabei, wiederkehrende Probleme zu erkennen und den geplanten Austausch zu unterstützen.

• Überprüfen Sie das Gerät auf sichtbare Schäden, Verfärbungen, Korrosion oder Anzeichen von Überhitzung.
• Überprüfen Sie Fahrtaufzeichnungen oder Systemalarme, sofern Überwachungsfunktionen verfügbar sind.
• Untersuchen Sie wiederholte Auslösungen, anstatt den Leistungsschalter wiederholt zurückzusetzen, ohne die Ursache zu ermitteln.
• Stellen Sie sicher, dass die Anschlüsse, Montageanordnungen und Gehäuse in einwandfreiem Zustand bleiben.
• Ersetzen Sie defekte oder beschädigte Geräte durch Produkte mit entsprechenden Nennwerten und Zulassungen.

Ein Leistungsschalter, der wiederholt auslöst, reagiert möglicherweise korrekt auf eine Überlastung, einen Kurzschluss, einen Gerätefehler oder einen ungeeigneten Betriebszustand. Ein qualifizierter Techniker sollte die Ursache ermitteln, bevor das System wieder in Betrieb genommen wird.
