Wie wählt man den richtigen Schutzschalter für Kurzschluss- und Überlastschutz aus?

Unterschiedliche Szenarien erfordern unterschiedliche Arten von Leistungsschaltern, um angemessenen Schutz und einfache Installation zu gewährleisten:

Wohn-/Zivilszenarien

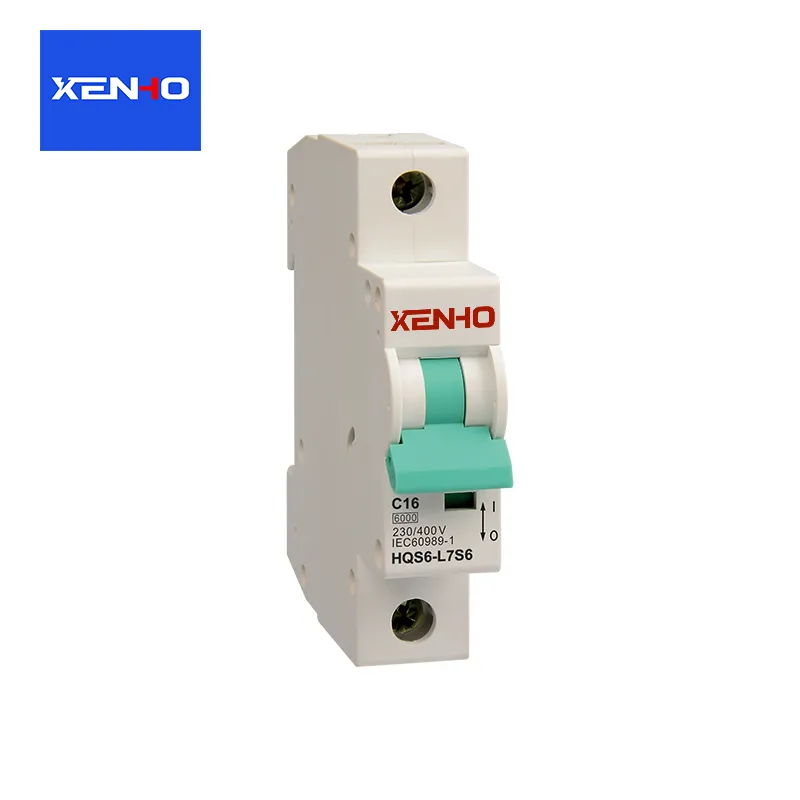

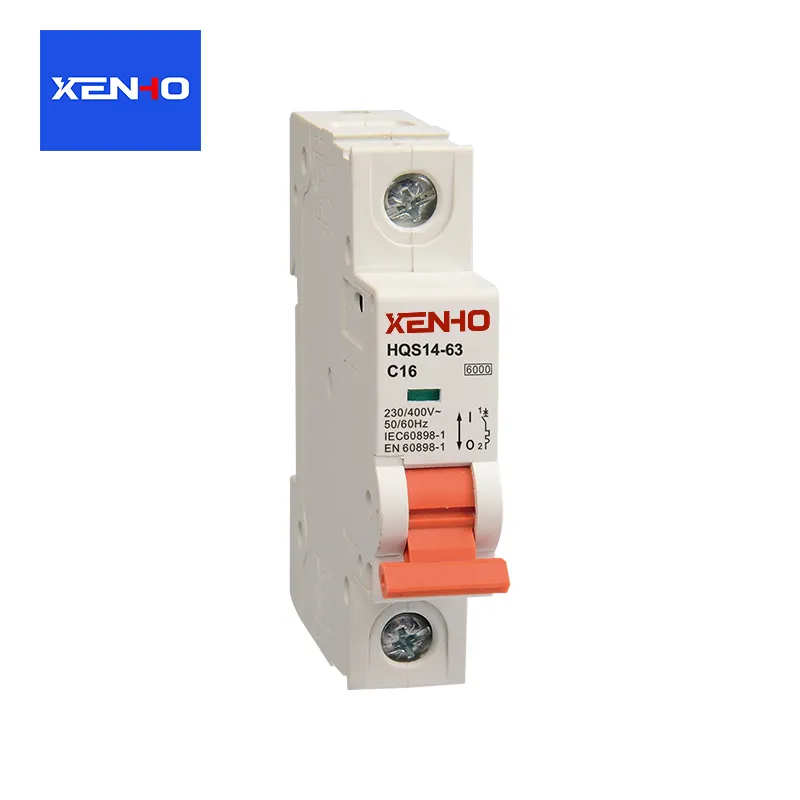

WählenMiniaturschaltung BReaker(MCB)

Merkmale: Kleine Größe, kostengünstig, integrierte thermisch-magnetische Auslösung (bietet sowohl Überlast- als auch Kurzschlussschutz), geeignet für die DIN-Schienenmontage in Verteilerkästen;

Auswahlvorschläge: Verwenden Sie die B-Kurve für Beleuchtungskreise, die C-Kurve für Steckdosen-/Klimaanlagenkreise und die C/D-Kurve für Hochleistungsgeräte (z. B. 3P-Klimaanlagen).

 Industrielle/kommerzielle Szenarien (hoher Laststrom)

Strom 63~630A: AuswählenKompaktleistungsschalter(MCCB), unterstützt manuellen/elektrischen Betrieb, starkes Schaltvermögen und erweiterbare Funktionalität mit optionalem Zubehör;

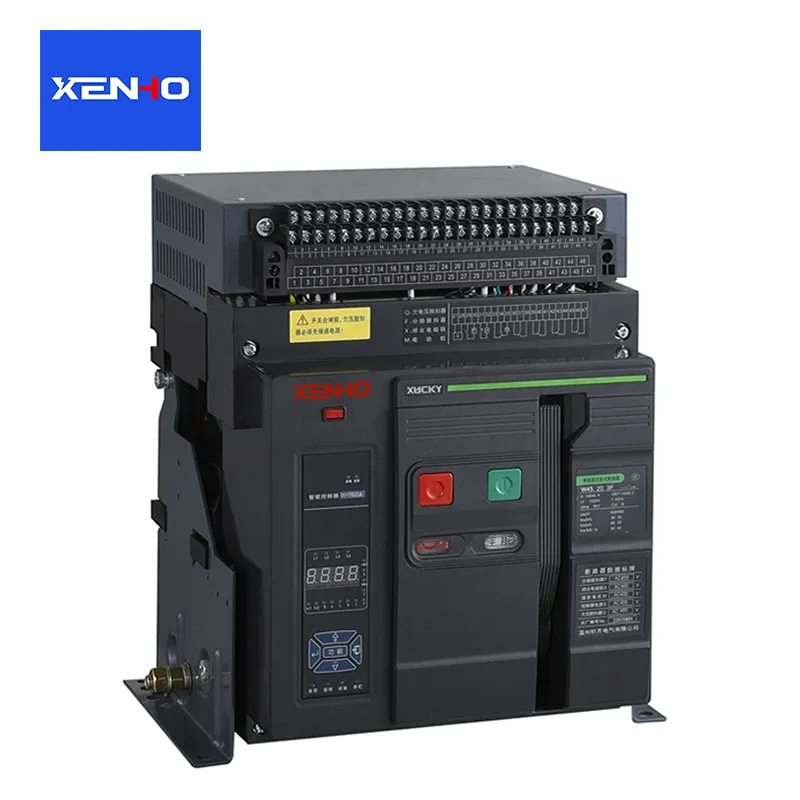

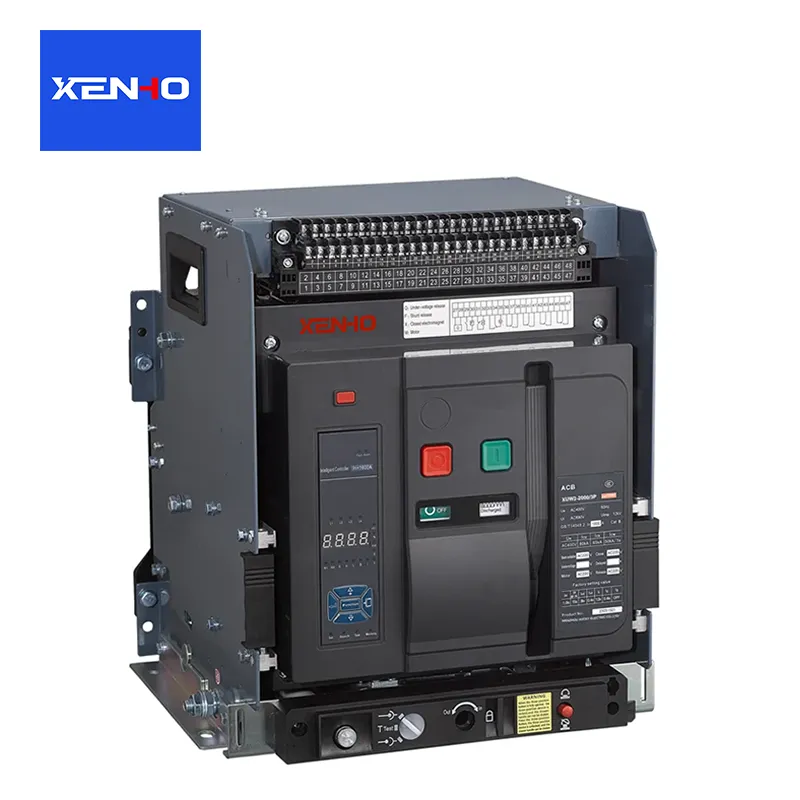

Strom >630A: AuswählenOffene Leistungsschalter(ACB) wird für eingehende Leitungen/Busanschlüsse in Stromverteilungsräumen verwendet und bietet selektiven Schutz, um bei Fehlern größere Stromausfälle zu verhindern.

 Szenarien mit feuchten/hohen persönlichen Sicherheitsanforderungen

WählenFehlerstromschutzschalter(RCBO), integrierter Auslaufschutz auf MCB-Basis, bietet dreifachen Schutz gegen „Überlast + Kurzschluss + Auslauf“, geeignet für Badezimmer, Küchen und Außenstromkreise.

Wichtige Punkte, die Sie bei der Auswahl von Leistungsschaltern vermeiden sollten

Vermeiden Sie „Überdimensionierung“: Die Verwendung eines Leistungsschalters mit einem großen Nennstrom zum Schutz eines Stromkreises mit geringem Strom (z. B. ein 100-A-MCB zum Schutz eines 10-A-Beleuchtungsstromkreises) führt dazu, dass bei Überlast/Kurzschluss nicht rechtzeitig ausgelöst wird;

Das Ausschaltvermögen darf nicht „unterspezifiziert“ werden: Die Einspeisung muss ein hohes Ausschaltvermögen (z. B. 10 kA) wählen, sonst kann der Leistungsschalter bei einem Kurzschluss explodieren;

Eine falsche Kurvenauswahl ist ein schwerwiegender Fehler: Die Verwendung einer B-Kurve für Motorstromkreise führt zu häufigen Fehlauslösungen, und die Verwendung einer D-Kurve für Beleuchtungsstromkreise verringert die Empfindlichkeit des Überlastschutzes.
