L7S6 MCB-Zubehör

Als professioneller Hersteller von Leistungsschalterzubehör in China zeichnet sich XENHO L7S6 MCB-Zubehör durch hohe Austauschbarkeit und vollständige Kompatibilität aus. Dieses Zubehör entspricht der Norm IEC 60898-1 und verfügt über CE- und CCC-Zertifizierungen. Es eignet sich für die Reparatur und den Austausch von Leistungsschaltern, für Aftermarket-Ersatzteile und für die OEM-Montage.

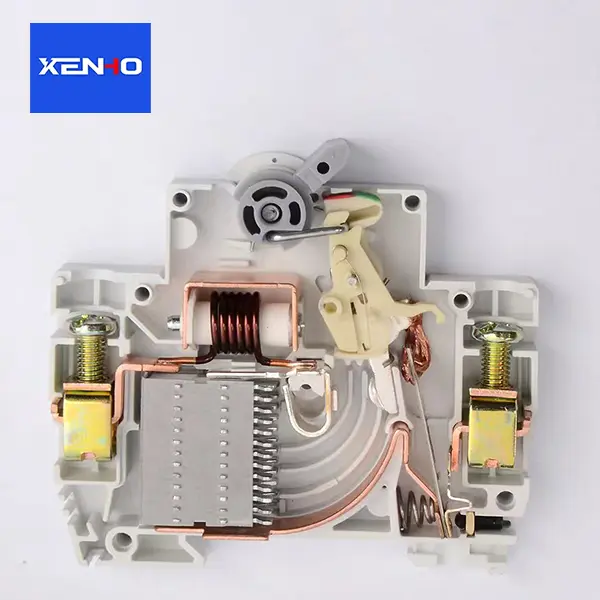

Einführung in das Kernzubehör:

Beweglicher Kontakt: Funktioniert mit stationärem Kontakt zum Öffnen und Schließen des Stromkreises. Der Kontakt aus einer Silberlegierung bietet Lichtbogenerosionsbeständigkeit und Anti-Schweiß-Eigenschaften. Kontaktarm aus Berylliumkupfer oder Phosphorbronze mit guter Elastizität, mechanische Lebensdauer über 20.000 Zyklen.

Elektromagnetische Spule: Wird zum Kurzschlussschutz verwendet und ist mit hochreinem Kupferlackdraht mit rostfreiem Eisenkern umwickelt. Bei einem Kurzschluss wird ein starkes Magnetfeld erzeugt, das den Anker anzieht und ihn innerhalb von 0,01 Sekunden öffnet. 6 kA Schaltleistung, geeignet für C-Kurve (5-10-facher Nennstrom).

Bimetallstreifen: Wird zum Überlastschutz verwendet und besteht aus einer Nickel-Chrom-Eisen-Legierung. Bei Überlastung verbiegt es sich aufgrund der Hitze, um den Auslösemechanismus für eine zeitverzögerte Auslösung zu drücken. Die Genauigkeit entspricht der umgekehrten Zeitcharakteristik IEC 60898-1. Unterschiedliche Nennströme erfordern unterschiedliche Spezifikationen. Nicht mischen.

Lichtbogenkammer: Mehrere parallele Platten aus verzinktem Stahl oder Edelstahl, die um die Kontakte herum installiert sind. Spaltt, dehnt und kühlt den Lichtbogen für eine schnelle Löschung.

Stationärer Kontakt: In der Basis befestigter Kontakt aus Silberlegierung, gepaart mit beweglichem Kontakt. Kontakthalter aus Kupfer oder Messing.

Anschluss: Tunnelbauform, Messing oder Kupfer mit Zinn- oder Nickelbeschichtung. Geeignet für 25 mm² Kabel, Anzugsdrehmoment 2,5 Nm.

Betätigungsmechanismus: Gestanzte Metallteile und Federn, mit Schnellschließ- und Freiauslösefunktionen.

Gehäuse und Sockel: Technischer Kunststoff PA66, flammhemmend nach UL94 V-0, Betriebsbereich von -30 °C bis +70 °C.

Technische Spezifikationen:

Kompatibel mit der L7S6-Serie 1P/2P/3P/4P, 1A-63A. Schaltvermögen 6 kA, Isolationsspannung 500 V, Stoßspannung 4 kV, Betriebstemperatur -30 °C bis +70 °C, UL94 V-0 flammhemmend. Konform mit IEC 60898-1, zertifiziert mit CE und CCC.

Anwendungen:

Reparatur von Leistungsschaltern, After-Sales-Ersatzteile, OEM-Montage.

Wichtige Hinweise:

Bestätigen Sie vor der Auswahl Modell, Strom, Pole und Charakteristik. Der Austausch muss von professionellen Elektrikern bei ausgeschalteter Stromversorgung durchgeführt werden. Die Spezifikationen des Bimetallstreifens und der Spule müssen mit dem Originalprodukt übereinstimmen. Stellen Sie sicher, dass die Lichtbogenkammer korrekt ausgerichtet ist. Unterschiedliche Spezifikationen sind nicht austauschbar.
