C45 MCB-Zubehör

Wählen Sie XENHO für Reparaturen vor Ort, Ersatzteilbevorratung und OEM-Montage. Kaufen Sie XENHO C45 MCB-Zubehör mit Vertrauen, da Sie wissen, dass jede Komponente den IEC 60898-1-Standards entspricht und über CE- und CCC-Zertifizierungen verfügt.

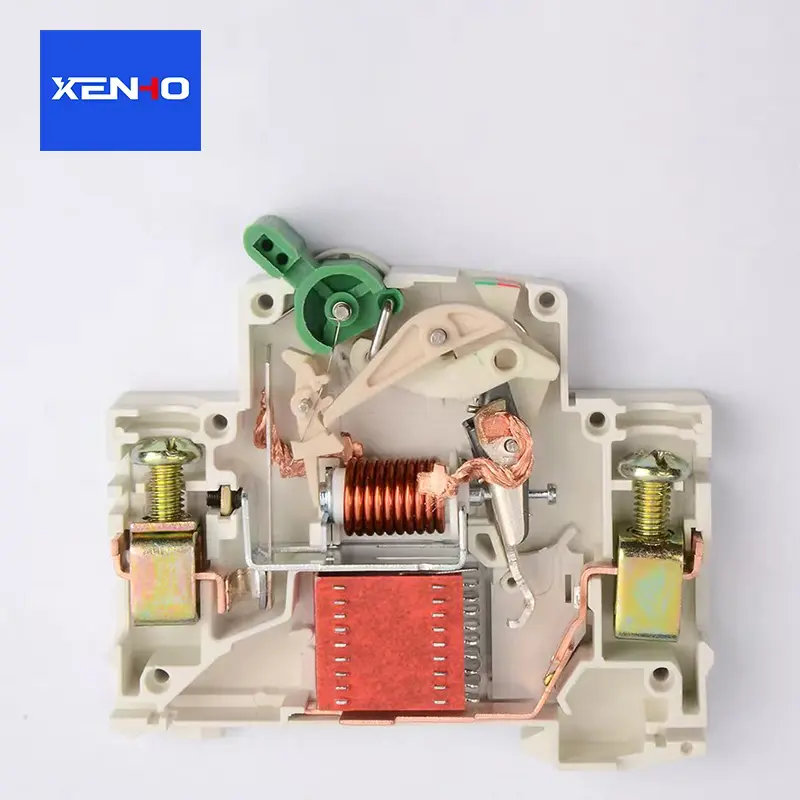

Kernkomponenten:

1. Elektromagnetische Spule: Mit kupferisoliertem Draht umwickelt, ausgelegt für eine Unterbrechung von 4,5 kA oder 6 kA. Bei einem Fehlerstrom treibt die Magnetkraft den Stößel so an, dass er auf die Verriegelung trifft und die Stromversorgung innerhalb von 0,01 Sekunden unterbricht. Geeignet für B-Kurve (3-5x Strom), C-Kurve (5-10x Strom) oder D-Kurve (10-20x Strom).

2. Beweglicher Kontakt: Die Spitze aus Silberlegierung widersteht Lichtbogenschäden. Der Arm besteht aus Berylliumkupfer oder Phosphorbronze für ausgewogene Flexibilität und Festigkeit. Ausgelegt für 15.000 Schaltvorgänge.

3. Bimetallelement: Nickel-Eisen-Chrom-Legierung. Wenn eine Überlastung auftritt, bewirkt die Wärme eine Auslenkung, die nach einer kontrollierten Verzögerung die Verriegelung auslöst. Die Leistung entspricht der IEC-Zeitkurve. Unterschiedliche Nennströme (1A-63A) erfordern unterschiedliche Spezifikationen. Nicht mischen.

4. Lichtbogenkammer: Gestapelte verzinkte Stahlplatten. Spaltt, dehnt und kühlt den Lichtbogen für eine schnelle Löschung.

5. Stationärer Kontakt: Kontaktfläche aus Silberlegierung gepaart mit beweglichem Kontakt. Die Basis ist Kupfer oder Messing. Das gebogene oder flache Spitzendesign minimiert den Widerstand.

6. Terminal: Tunnelartiges Design, Messing oder Kupfer mit Zinn/Nickel-Beschichtung. Geeignet für 25 mm² Kabel, Anzugsdrehmoment 2,5 Nm.

7. Auslösemechanismus: Gestanzte Stahlteile und Federn. Bietet Schnellschließfunktion und Freiauslösefunktion – die Kontakte öffnen sich im Fehlerfall unabhängig von der Griffposition zwangsweise.

8. Gehäuse und Sockel: PA66-Kunststoff mit Flammschutzklasse UL94 V-0. Funktioniert von -30℃ bis +70℃. Verfügt über ein rot/grünes Anzeigefenster zur Anzeige des Kontaktstatus.

Spezifikationen:

Passend für C45-Serie 1P/2P/3P/4P, 1A bis 63A.

Schaltvermögen: 4,5 kA oder 6 kA. Isolationsspannung: 500 V.

Stoßspannungsfestigkeit: 4 kV.

Betriebstemperatur: -30℃ bis +70℃.

Brennbarkeitsklasse: UL94 V-0.

Zertifizierungen: CE, CCC. Erfüllt IEC 60898-1.

Typische Anwendungen:

Überholung von Leistungsschaltern, After-Sales-Ersatzteile, Lagerbestände beim Schaltschrankbauer, Aufrüstung alter Verteilerkästen.

Wichtige Hinweise:

Überprüfen Sie vor der Bestellung den Typ des Leistungsschalters, die Stromstärke, die Polzahl und die Auslösekurve. Mischen Sie nicht unterschiedliche Bewertungen. Nur qualifizierte Elektriker sollten nach dem Trennen der Stromversorgung Ersatzgeräte installieren. Bimetall- und Spulenwerte müssen mit denen des Originalgeräts übereinstimmen. Bogenplatten müssen in die richtige Richtung zeigen. Großabnehmer können Materialzertifikate und Chargencodes anfordern.
