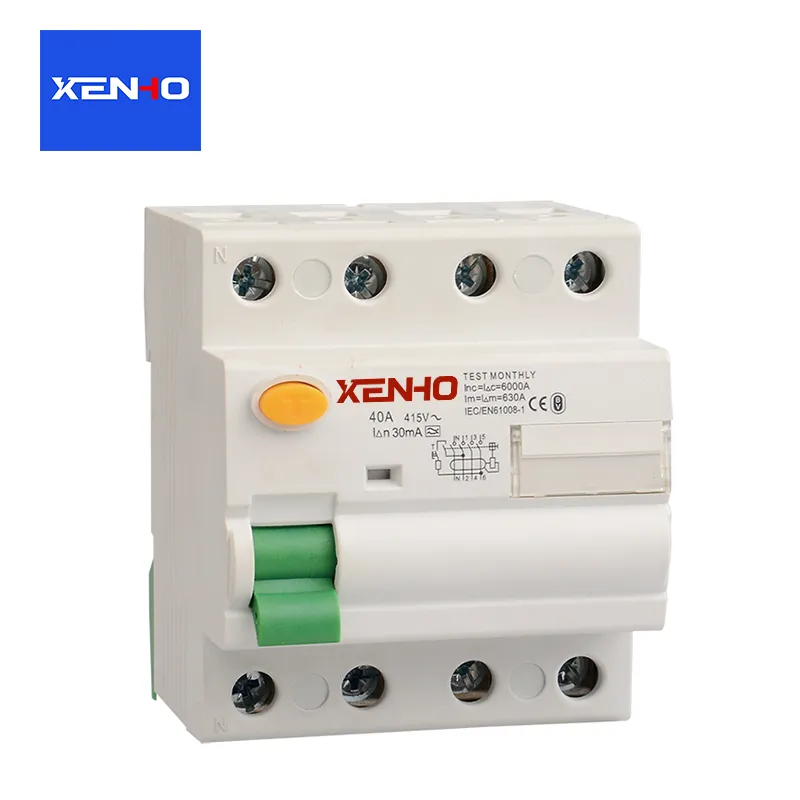

AC-Typ 4P Fehlerstrom-Schutzschalter RCCB

Als spezialisierter chinesischer Hersteller und Lieferant von AC-Fehlerstromschutzschaltern des Typs 4P (RCCB) produziert XENHO Factory Geräte mit modularem Design, die eine außergewöhnliche elektrische und mechanische Haltbarkeit bieten. Diese FI-Schutzschalter sind so konstruiert, dass sie komplexen Betriebsumgebungen standhalten – einschließlich Bedingungen hoher Temperatur, hoher Luftfeuchtigkeit und starker elektromagnetischer Störungen – und entsprechen vollständig den Standards der International Electrotechnical Commission (IEC) sowie verschiedenen globalen Zertifizierungsanforderungen.

Was ist ein AC-Fehlerstromschutzschalter Typ 4P (RCCB)?

Der AC-Fehlerstromschutzschalter Typ 4P (RCCB), auch als 4-polige AC-Fehlerstromschutzeinrichtung bekannt, wurde speziell für die Erkennung von Fehlerströmen in Stromkreisen entwickelt, die durch Isolationsfehler verursacht werden. Wenn der Leckstrom den Nennauslösestrom des Geräts erreicht, unterbricht es die Stromversorgung innerhalb von 0,1 Sekunden schnell und verhindert so die Gefahr von Stromschlägen und elektrischen Bränden.

Sein Kernsensorelement nutzt einen hochpermeablen Ringkern aus Eisen, gepaart mit einer präzisen elektronischen Steuereinheit, um eine genaue und zuverlässige Reaktion selbst unter komplexen Betriebsbedingungen mit Wechselstrom-Leckströmen, die mit pulsierenden Gleichstromkomponenten überlagert sind, zu gewährleisten.

Der Nennstrombereich des AC-Fehlerstromschutzschalters Typ 4P (RCCB) reicht von 25 A bis 63 A, mit einem Ausschaltvermögen von bis zu 6 kA. Es eignet sich für Endstromverteilungsnetze, die mit einphasigem Wechselstrom von 400 V oder weniger betrieben werden, und eignet sich besonders gut für moderne elektrische Verbraucher – wie Klimaanlagen mit variabler Frequenz und Ladestationen für Elektrofahrzeuge –, die geringe Gleichstromanteile enthalten.

Maßnahmen zur Schadensrisikokontrolle

Unser AC-Fehlerstromschutzschalter (RCCB) vom Typ 4P verfügt über ein hochfestes, flammhemmendes technisches Kunststoffgehäuse, das äußeren Stößen und Verformungen bei hohen Temperaturen wirksam standhält.

Es verfügt über einen eingebauten thermischen Überlastschutzmechanismus mit Bimetallstreifen, um die Alterung und Beschädigung interner Komponenten durch anhaltende Überströme zu verhindern.

Die Verdrahtungsklemmen sind mit federbelasteten Klemmmechanismen ausgestattet, um ein Lösen der Drähte zu verhindern und so Lichtbögen oder schlechten elektrischen Kontakt zu vermeiden.

Vor dem Versand werden alle unsere Produkte einem 1,2-Meter-Freifalltest und einer strengen Temperaturwechselprüfung im Bereich von -25 °C bis +85 °C unterzogen, um ihre strukturelle Integrität während des Transports und unter extremen Umgebungsbedingungen sicherzustellen.

Technische Spezifikationen

Nennspannung: 230 V AC 50 Hz;

Nenn-Restbetriebsstrom: 30 mA (wählbar: 10/30/100/300 mA);

Anzahl der Pole: 4P;

Montagemethode: DIN-Schienenmontage, konform mit DIN EN 60715;

Nennimpulsfestigkeit: 4 kV;

Verschmutzungsgrad: Grad 3;

Schutzart: IP20;

Eingehaltene Standards: IEC 61008-1, GB/T 16916.1;

Leckageschutztyp: Typ A (erkennt AC- und pulsierende DC-Fehlerströme);

Mechanische Lebensdauer: ≥10.000 Zyklen;

Elektrische Lebensdauer: ≥6.000 Zyklen;

Betriebsumgebungstemperatur: -25 °C bis +65 °C;

Lagertemperaturbereich: -40 °C bis +85 °C.

Produktparameter

Verladung und Versand:

Wir verwenden standardisierte Holzkisten in Exportqualität, die jeweils mit stoßdämpfender und feuchtigkeitsbeständiger Folie ausgekleidet sind, um die Sicherheit beim Transport über große Entfernungen zu gewährleisten. Wir unterstützen multimodale Transporte – einschließlich See-, Luft- und Schienenfracht – und bieten umfassende End-to-End-Dienstleistungen einschließlich Zollabfertigung und Handelskontrolle. Vor der Lieferung wird eine gründliche erneute Leistungsprüfung durchgeführt; Der Lieferung liegen ein Werksinspektionsbericht, eine Produktkonformitätsbescheinigung sowie Installations- und Betriebsanleitungen bei.

FAQ

F1: Was unterscheidet den AC-Fehlerstromschutzschalter Typ 4P (RCCB) von Standard-Leistungsschaltern?

A: Im Gegensatz zu herkömmlichen Schutzschaltern, die nur vor Überlastung und Kurzschlüssen schützen, erkennt dieser FI-Schutzschalter speziell Leckströme und unterbricht die Stromversorgung, um Stromschläge und Brandgefahr zu vermeiden.

F2: Kann dieser FI-Schutzschalter mit modernen Geräten wie Ladegeräten für Elektrofahrzeuge verwendet werden?

A: Ja, es unterstützt die Erkennung pulsierender DC-Leckströme und eignet sich daher hervorragend für Ladestationen für Elektrofahrzeuge und Geräte auf Wechselrichterbasis.

F3: Wie oft sollte der RCCB getestet werden?

A: Es wird empfohlen, das Gerät monatlich mit der Testtaste zu testen, um die ordnungsgemäße Funktionalität sicherzustellen.

F4: Ist es für raue Umgebungen geeignet?

A: Ja, das Produkt ist für den Betrieb bei hoher Luftfeuchtigkeit, extremen Temperaturen und starken elektromagnetischen Bedingungen ausgelegt.

F5: Welche Zertifizierungen hat das Produkt?

A: Es entspricht den IEC-Standards und verfügt über CB-, CE- und RoHS-Zertifizierungen, um weltweite Konformität zu gewährleisten.
